| Zhuaoの工業団地のGushu Xixiang Baoan地区シンセン、中国、518126を造る4A B | info@newbridge.com.cn |
 |
| 起源の場所: | 深セン、中国 |
| ブランド名: | NEWBRIDGE |
| 証明: | FCC,CE |
| モデル番号: | ND-8010HDL |
| 最小注文数量: | 1 羽 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | パッキングは要求される顧客によってカートンで通常使用されてすることができます |
| 受渡し時間: | quantiyおよび貯蔵に従って、支払の後の3-4仕事日 |
| 支払条件: | T ・ T、ウェスタン ・ ユニオン |
| 供給の能力: | 異なったプロダクトに従って、月例出力は異なっています |
| モデル: | ND8010HDL | 信号のタイプ: | SD-SDI （270Mbps）/HD-SDI （1.485Gbps） |
|---|---|---|---|
| 動作温度: | 0°C | 60°C/32°F | 140°F | 電源: | 5~24DC |
| 保存温度: | -30°C | 70°C/-22°F ~158°F | ディメンション: | 110x 48 x 25 mm/4.33 x 1.89 x 0.98はじりじり動きます |
| ハイライト: | SDI のコンバーターへの HDMI,hd sdi のコンバーターへの hdmi |
||

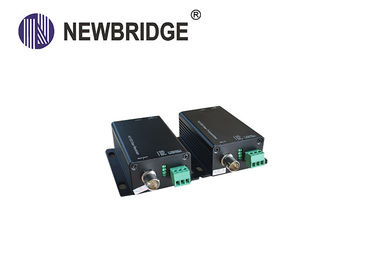

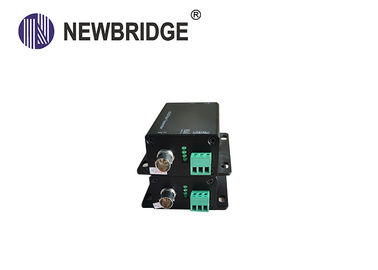

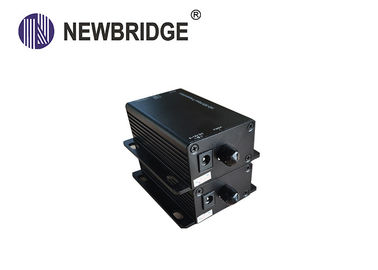

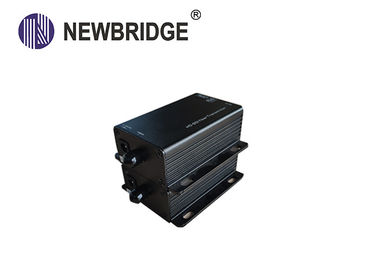

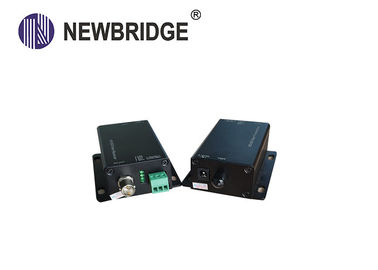

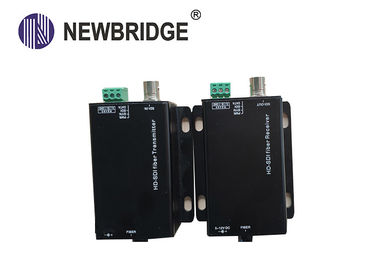

単一繊維の単一モードの小型タイプHD SDIのコンバーターの光学トランシーバー
1. 概観
Newbridge® ND8010HDL HD-SDIの光学トランシーバーは小型タイプHD-SDIの光学トランシーバーです。それは光ファイバーによってHD/HD-SDIのビデオ、埋め込まれた音声およびRS485データを送信する完全な、経済的な伝動装置です。
送信機は受電端として端、受信機の発送として使用されます使用されます。それはSMPTE292M、SMPTE259Mの標準、またDVB-ASI （EN50083-9）デジタルTV信号のフォーマットに支えます。
|
ND8010HDL |
lサポート1channel HD-SDIビデオは繊維によってオーディオ信号を埋め込みました l SDのHDの自動検出は、270 Mbit/sからの1.485G bit/sに伝送速度を支えました l伝送距離はマルチモード・ファイバか単一モード繊維によって0kmから80KMからです。 lはSMPTE 259M （1.485Gbps）、SMPTE 259M （270Mbps）、およびDVB-ASIを支えます lサポート プラグ アンド プレイ機能
|
2.Application図表
3. 指定
| モデル | HD-SDIの光トランスミッタ及び受信機 |
| 量/タイプ | 単一モード、単一繊維 |
| 最高。間隔 | 0m-20Km （任意40km/60km） |
| コネクター | FC |
| 波長 | 1310nm/1550nm |
| 送信された力 | -10dbm~-3dbm |
| 最高の受け入れの感受性 | <-34dbm> |
| 信号のタイプ | SD-SDI （270Mbps）/HD-SDI （1.485Gbps） |
| サポート入力フォーマット |
SD:525i @ 59.94Hz、625i @ 50Hz HD:720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| ビデオ標準 | SMPTE 292MおよびSMPTE 259M |
| データcomm。方法 | RS -半二重485/ |
| 電源 | 5~24DC |
| パワー消費量 | 3~5ワット |
| 実用温度 | 0°C | 60°C/32°F | 140°F |
| 保管温度 | -30°C | 70°C/-22°F ~158°F |
| 相対湿度 | 20~90% RH （非凝縮） |
| 次元 | 110x 48 x 25 mm/4.33 x 1.89 x 0.98はじりじり動きます |
| 重量 | 220g （TxおよびRx） |
4. 順序情報
| 部品番号 | プロダクトの記述 | 単位 |
| ND8010HDL Tx | HD-SDIの光学送信機 | PC |
| ND8010HDL Rx | HD-SDIの光学受信機 | PC |
